Puntos clave sobre compatibilidad con líneas de llenado
- La compatibilidad no se decide por la estética del envase, sino por un puñado de cotas y de comportamientos mecánicos: finish y rosca del cuello, diámetro de cuerpo, altura total, peso, concentricidad y estabilidad en movimiento.
- Un envase precioso puede parar una planta entera si el cabezal no cierra, si la estrella de guiado no lo sujeta o si el transportador lo vuelca al acelerar. Por eso la validación empieza siempre en la línea, no en el catálogo.
- Trabajamos con fabricantes de vidrio y validamos el envase contra la línea del cliente: tipo de llenadora, cabezal, par de apriete, CIP/SIP y velocidades. La compatibilidad se confirma a confirmar según el proyecto, con muestra física y prueba en planta.
- Atendemos proyectos de España, México, Colombia, Chile, Argentina y Perú, tanto líneas nuevas como adaptaciones de envases a líneas ya instaladas.
Compatibilidad con líneas de llenado: por qué un envase correcto puede detener la producción
Cuando una marca elige un envase de vidrio suele fijarse en el color, la forma, la capacidad y el precio. La línea de llenado, en cambio, no «ve» ninguna de esas cosas. La línea ve una geometría que debe encajar en una sucesión de estaciones mecánicas: el despaletizador, la enjuagadora, la llenadora, el taponador, la etiquetadora y el encajonado. Cada estación tiene tolerancias muy estrechas, y el envase tiene que atravesarlas todas a velocidad de producción sin atascarse, sin volcarse y sin romperse.
De ahí nace el concepto de compatibilidad con líneas de llenado. No es una propiedad del envase en abstracto, sino una relación entre el envase y una línea concreta. El mismo frasco puede funcionar perfectamente en una llenadora lineal de baja velocidad y ser un desastre en una llenadora rotativa de alta cadencia. Y al contrario: un envase que parece «difícil» puede ser perfectamente estable en una línea bien ajustada con guías adecuadas.
El problema aparece cuando la decisión de compra y la decisión técnica van por caminos separados. Compras cierra un precio con un proveedor de vidrio, la marca aprueba el diseño, y solo al final llega el responsable de producción, que descubre que el cuello no admite el cabezal existente o que el envase es demasiado ligero para la guía de la estrella. En ese momento hay tres salidas, todas caras: cambiar el envase, adaptar la línea o reducir la velocidad de producción. Las tres se podrían haber evitado con una validación previa.
Esta guía recoge los parámetros que realmente determinan la compatibilidad, el orden en que conviene revisarlos y la manera de validarlos antes de comprometer un pedido. Está pensada para responsables técnicos, jefes de producción y compradores que necesitan que el envase llegue a planta y funcione desde el primer día.
Los parámetros críticos que la línea exige al envase de vidrio
La experiencia enseña que la compatibilidad se juega en un conjunto reducido de parámetros. Revisarlos por orden evita perder tiempo en detalles secundarios. El primero es el finish del cuello, es decir, la geometría exacta de la boca: su diámetro exterior, su diámetro interior, la forma del labio y, cuando existe, el perfil de la rosca. El finish determina qué tapón puede cerrar el envase y qué cabezal puede sujetarlo o cerrarlo.
El segundo es el diámetro del cuerpo en su punto más ancho. La mayoría de las líneas guían el envase por el cuerpo mediante estrellas, guías de cuello o correas laterales. Si el diámetro no coincide con el paso de la guía, el envase se descarrila o se atasca. El tercero es la altura total, que condiciona la altura de los cabezales, la posición de las boquillas de llenado y el recorrido de los empujadores.
El cuarto parámetro es el peso. Un envase más pesado exige más fuerza para moverlo y cambia la inercia en las curvas; uno más ligero puede perder estabilidad en los cambios de velocidad. El quinto es la concentricidad, porque un envase con el cuello descentrado respecto al cuerpo genera esfuerzos laterales en el taponador y fallos de cierre intermitentes. El sexto es la estabilidad de base, que define si el envase se mantiene de pie sobre el transportador y sobre la cadena de la llenadora.
A estos parámetros hay que añadir la regularidad entre unidades. No basta con que la muestra de laboratorio cumpla: la producción debe cumplir dentro de la banda de tolerancia de forma consistente. Un envase con mucha dispersión dimensional obliga a ajustar la línea con frecuencia y genera microparadas que nadie contabiliza pero que destruyen la eficiencia global.

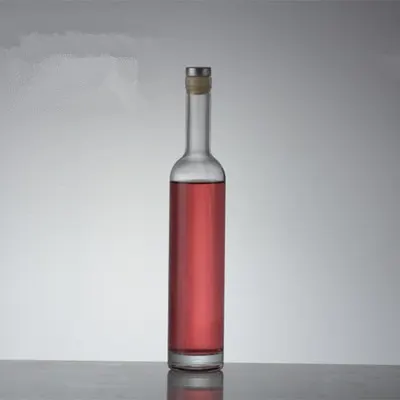

El cuello y el finish: la pieza que decide casi toda la compatibilidad
Si hubiera que elegir un solo elemento determinante, sería el finish. El finish es la interfaz entre el envase y el sistema de cierre, y también el punto donde el cabezal de llenado hace su trabajo. Un finish mal definido invalida el envase para toda una familia de tapones, y a veces para toda una línea.
En el mercado conviven varios estándares. El más extendido en bebidas espumosas y cerveza es el corona, donde la chapa se engasta sobre un labio específico. En botellas de licor y de aceite domina el ROPP, un cierre de aluminio con rosca que se forma sobre el cuello mediante rodillos. En muchos tarros y botellas de vidrio grueso se usa el tapón de rosca con rosca continua, a menudo de tipo twist-off o con perfil de giro corto. Cada uno de estos sistemas exige un finish normalizado y una máquina de cierre distinta.
El error típico es elegir el finish por coste o por disponibilidad del tapón, sin comprobar el cabezal disponible. Si la línea tiene un cabezal de ROPP y el envase llega con rosca de giro corto para tapón de plástico, no hay ajuste posible: se necesita un cabezal diferente o un envase diferente. Detectar esto antes de comprar el molde cuesta una conversación; detectarlo después cuesta un molde nuevo.
Además del tipo de cierre, importa la tolerancia del finish. La rosca o el labio deben estar dentro de la banda que el tapón admite. Si el finish está fuera de banda, el tapón no cierra estanco, aparecen fugas, entran microorganismos o el consumidor no puede volver a cerrar el envase. En productos con gas, una fuga en el finish es también un riesgo de seguridad, porque la presión busca la salida más débil.
Rosca, cabezales y par de apriete en el taponado
Una vez definido el finish, el siguiente punto crítico es el par de apriete, es decir, la fuerza con la que la máquina gira o engasta el cierre. El par no es un valor universal: depende del tipo de tapón, del liner o junta de estanqueidad y del propio finish. Un par demasiado bajo deja el cierre flojo y provoca fugas; un par demasiado alto deforma la rosca, muerde el liner y puede agrietar el cuello.
En líneas de rosca, el par se ajusta con los embragues del cabezal y suele verificarse con un torquímetro sobre muestras tomadas a lo largo del turno. En líneas de ROPP, el ajuste se hace con los rodillos de formación y depende de la altura y del perfil del cuello: si el cuello varía de altura entre unidades, la rosca formada queda irregular. En líneas de corona, el engaste depende del material de la chapa y de la altura del labio.
Muchos problemas que se atribuyen a la llenadora son en realidad problemas de taponado. Un envase que «se sale» puede tener el finish fuera de tolerancia; un tapón que «gira loco» puede deberse a un liner incompatible; un cierre que se abre en el transporte puede indicar un par mal ajustado o una contracción del liner por temperatura. Revisar el taponado con datos, y no solo con la vista, ahorra discusiones estériles entre proveedor y planta.
Es importante verificar el par también después del transporte y del cambio de temperatura, porque el liner se asienta y el par real puede caer. En productos destinados a climas cálidos, donde el envase viaja a temperaturas altas, este efecto es frecuente y conviene anticiparlo con muestras envejecidas.
Estabilidad en línea: topload, masa en movimiento y guiado
Cuando el envase avanza por el transportador, no está quieto: acelera, frena, gira en las curvas y recibe empujones de los envases vecinos. La estabilidad en línea depende de la relación entre la base, la altura y el centro de gravedad, además de la velocidad de la línea y del tipo de guiado. Un envase alto y de base estrecha es intrínsecamente más volcable que uno bajo y ancho.
El topload, o resistencia a la compresión vertical, es otro factor clave. En las llenadoras y en el encajonado, el envase puede sufrir presión desde arriba, por ejemplo cuando se apila o cuando un mecanismo lo empuja hacia abajo. Un envase con poco topload puede deformarse o romperse en estas fases. La resistencia depende de la forma, del espesor de pared y del diseño de los hombros.
El guiado es la otra mitad del problema. Las líneas modernas guían el envase por el cuerpo, por el cuello o por ambos. Si el envase está diseñado para guiarse por el cuerpo y su diámetro es irregular, aparecerá oscilación. Si se guía por el cuello, la altura y la perpendicularidad del cuello pasan a ser críticas. Conocer cómo guía la línea es tan importante como conocer las cotas del envase.
También influye la masa en flujo: cuando muchos envases avanzan en bloque, unos empujan a otros y se generan acumulaciones en los cuellos de botella. En esos puntos, un envase demasiado ligero puede ser empujado fuera de guía, y uno demasiado pesado puede generar atascos. La solución suele estar en ajustar guías, presiones de aire y velocidades, pero el margen de ajuste depende del envase.
Diámetro, altura y peso: la geometría que la línea «ve»
La línea de llenado trabaja con cotas, no con impresiones. Por eso conviene tener siempre a mano la ficha dimensional del envase: diámetro de cuerpo, diámetro de cuello, altura total, altura hasta el hombro, peso y capacidad nominal. Con estos datos, un técnico puede anticipar si el envase encaja en las estrellas, si cabe bajo el cabezal y si el transportador lo soporta.
El diámetro de cuerpo determina la estrella de guiado y el paso entre guías. Un cambio de milímetros puede obligar a cambiar piezas o a ajustar el paso. El diámetro del cuello determina la pinza de cuello, muy usada en líneas de alta velocidad para suspender la botella durante el llenado. Si el envase no tiene una zona de agarre de cuello, la línea puede necesitar adaptaciones.
La altura total condiciona la carrera de los cabezales y la posición de las boquillas. Un envase más alto exige que el cabezal suba más, y puede quedar fuera del recorrido disponible. El peso afecta a la inercia, al consumo de los motores y al desgaste de las guías, y también a la resistencia del transportador en las pendientes.
La capacidad nominal merece una mención aparte. En vidrio, la capacidad real rara vez coincide exactamente con la nominal; existe una tolerancia y un punto de llenado definido. Si la llenadora trabaja con nivel constante, un envase con mucha dispersión de capacidad provoca un volumen de llenado variable y, con él, problemas de etiquetado de cantidad y de control de calidad. Conviene fijar el punto de llenado y la tolerancia de capacidad desde el principio.
Limpieza CIP y SIP: química, temperatura y presión dentro del envase
Las líneas de llenado modernas se limpian con sistemas CIP (limpieza en el sitio) y, en algunos casos, se esterilizan con sistemas SIP (esterilización en el sitio). Estos procesos someten el envase a condiciones exigentes: soluciones cáusticas o ácidas a temperatura elevada, vapor y ciclos repetidos de calentamiento y enfriamiento.
El vidrio resiste bien la mayoría de estos productos, pero no es indiferente a todo. La resistencia al ataque químico depende de la composición del vidrio; los vidrios con alta proporción de sodio pueden liberar iones alcalinos en contacto con soluciones agresivas. Por eso conviene conocer la clase hidrolítica del vidrio y confirmar que es adecuada para el producto y el proceso previstos. En aplicaciones farmacéuticas o de bebidas sensibles, este punto es determinante.
El choque térmico es el otro límite. El vidrio admite saltos de temperatura hasta cierto punto; superado ese punto, la tensión interna provoca la rotura, a veces de forma inmediata y a veces diferida. Si el envase se enjuaga con agua caliente y luego recibe producto frío, o si se esteriliza con vapor y se enfría de golpe, la tensión puede acumularse. La resistencia al choque térmico se confirma ensayando, y el umbral útil se valida según el proyecto y el proceso concreto.
También hay que revisar la presión en el interior durante el proceso. En llenadoras isobáricas, el envase trabaja con gas a presión y debe soportarlo sin deformarse. En limpiezas con chorro a presión, el envase debe resistir el impacto del fluido. Estas condiciones exigen que el envase no tenga defectos de espesor ni inclusiones que reduzcan su resistencia local.
Enjuagado, llenado y taponado: las tres estaciones que hay que entender
Merece la pena recorrer las tres estaciones básicas para entender dónde suele fallar la compatibilidad. La primera es el enjuagado. Antes de llenar, el envase se limpia con aire, agua o una combinación. En las enjuagadoras de pinza, el envase se invierte sujeto por el cuello: si el finish no es el adecuado, puede soltarse o caer. En las de inyección de aire, la posición del envase respecto a la boquilla debe ser constante, o el enjuagado será irregular.
La segunda estación es el llenado. Aquí la compatibilidad depende del tipo de llenadora. Las llenadoras por gravedad o a nivel constante llenan hasta una altura determinada, y necesitan que el envase se mantenga perfectamente vertical. Las llenadoras volumétricas llenan una cantidad fija y exigen que la capacidad real del envase sea consistente. Las llenadoras isobáricas, usadas en bebidas con gas, necesitan que el envase resista presión interna y que el finish sea estanco al acoplarse a la boquilla.
La tercera estación es el taponado, ya comentado. La combinación de las tres explica por qué la validación debe hacerse con el envase real en la línea real. Una muestra que funciona en laboratorio puede fallar en producción por diferencias de velocidad, vibración o desgaste de las guías. Las pruebas piloto, hechas con un lote representativo y en condiciones reales, son la única forma fiable de confirmar la compatibilidad.
Conviene medir en esas pruebas la eficiencia de la línea, el número de paradas por atascos, la tasa de envases rechazados y la calidad del cierre. Con estos datos se decide si el envase está listo o si necesita ajustes geométricos.
Etiquetado, inspección por visión y final de línea
La compatibilidad no termina en el taponado. Al final de la línea, el envase pasa por la etiquetadora y, cada vez más, por sistemas de visión artificial que verifican nivel de llenado, integridad del cierre y presencia de etiqueta. Estos sistemas imponen sus propias exigencias.
Las etiquetadoras por rodillo o por autoadhesivo requieren que el cuerpo tenga una superficie suficientemente cilíndrica y estable; en envases con facetas o con curvaturas complejas, la etiqueta puede arrugarse o despegarse. Las etiquetadoras de engomado en papel tienen requisitos distintos y dependen de la porosidad de la superficie. La serigrafía y la decoración directa sobre vidrio se aplican en fábrica y no interfieren con la etiquetadora, pero sí condicionan la posición de la etiqueta y la legibilidad.
Los sistemas de visión necesitan un fondo y un contraste predecibles. Una botella muy transparente puede confundir al sensor; una muy oscura puede ocultar el nivel. El vidrio coloreado y las superficies esmeriladas cambian la forma en que la luz se refleja, y eso afecta a la detección. Cuando la marca introduce un envase nuevo, conviene probarlo con el sistema de visión antes de calibrar el rechazo.
Finalmente, el encajonado y el paletizado completan el ciclo. Aquí vuelven a importar el peso, la forma y la estabilidad, porque son las fases en que el envase sufre más impactos. Puedes revisar criterios de embalaje en embalaje y logística del vidrio y de carga en paletización y carga de contenedor.
Tiempos de cambio, formatos múltiples y coste real del cambio
En muchas plantas modernas la línea no produce un solo formato, sino varios. Cambiar de formato implica ajustar guías, cambiar estrellas, modificar alturas de cabezal y recalibrar el taponado. El tiempo de cambio es un coste directo, y su duración depende de cuánto se parezcan los envases entre sí.
Si la familia de envases está diseñada con criterios comunes —mismo finish, cuerpo similar, alturas escalonadas—, los cambios son rápidos porque comparten piezas y ajustes. Si cada envase es un mundo, cada cambio se convierte en una puesta a punto completa. Por eso conviene pensar la gama completa antes de encargar el primer molde, y no envase a envase.
Otro coste oculto es el de las piezas de cambio. Estrellas, guías y sinfines suelen fabricarse a medida, y su coste puede ser significativo si el volumen no lo justifica. Un envase perfecto desde el punto de vista de la marca puede ser inviable si exige dos juegos de estrellas nuevos para un volumen pequeño. La conversación entre marca, proveedor de vidrio y responsable de línea es la que evita estas sorpresas.
Cómo validar la compatibilidad: protocolo de muestras y pruebas
La validación sigue un protocolo razonablemente estándar, aunque se adapta a cada proyecto. Primero se revisan las fichas técnicas del envase y de la línea, se cruzan cotas y se detectan incompatibilidades evidentes. En esta fase basta un plano para descartar el 80 % de los problemas.
Después se solicitan muestras físicas representativas, no solo del molde piloto, sino de la producción, con su dispersión dimensional. Con ellas se comprueba el acople al cabezal, el cierre del tapón y el comportamiento en las guías. Puedes revisar opciones de suministro y muestras en venta al por mayor de botellas de vidrio.
El tercer paso es la prueba en línea, idealmente en condiciones de producción, midiendo atascos, rechazos y calidad de cierre. Si la línea no está disponible, se puede simular con equipos equivalentes, pero siempre hay que ser consciente de que es una aproximación. El cuarto paso es la validación documental: se fijan las tolerancias aceptadas, se acuerdan las especificaciones y se deja constancia de los criterios de aceptación. Esto protege a ambas partes en las reclamaciones futuras.
Cuando el volumen lo justifica, la validación se repite con muestras de varias coladas para comprobar la repetibilidad. La regularidad entre lotes es tan importante como el valor medio. Puedes ver cómo se organiza la fabricación y la selección de proveedores en red de fábricas asociadas, donde se detalla el papel de los cierres y los tapones dentro del conjunto del envase.
Errores frecuentes al elegir envases para una línea existente
El primer error es decidir el envase sin conocer la línea. Se elige por catálogo, se aprueba el diseño y solo después llega el responsable técnico, cuando el margen de maniobra es mínimo. El segundo error es ignorar el finish y confiar en que «algún tapón servirá»; el finish es la pieza menos negociable de todo el conjunto.
El tercer error es no considerar la dispersión dimensional de la producción y validar solo con la muestra perfecta. El cuarto es subestimar el transportador y el guiado, tratándolos como detalles cuando son los responsables de la mayoría de las microparadas. El quinto es olvidar el final de línea: la etiquetadora y el sistema de visión también son parte de la línea.
El sexto error es no documentar los criterios de aceptación, de modo que cualquier desviación se convierte en una discusión. El séptimo es validar con un solo lote y no comprobar la repetibilidad. El octavo es pensar la gama envase a envase en lugar de diseñar una familia coherente, encareciendo cada cambio de formato. Evitar estos ocho errores es, en la práctica, la diferencia entre una línea que produce y una línea que se pelea con el envase.
Si necesitas un envase a medida para una línea concreta, puedes revisar el proceso de envasado por cuenta y maquila y consultar las condiciones del cuello en boca y tipo de cierre del vidrio.
| Tipo de línea | Qué exige al envase | Punto crítico | Cómo se valida |
|---|---|---|---|
| Llenadora lineal de baja velocidad | Base estable y altura compatible con la boquilla | Posicionamiento manual o semiautomático irregular | Muestra física y ajuste de guías sencillas |
| Llenadora rotativa volumétrica | Capacidad real consistente y finish normalizado | Dispersión de capacidad entre unidades | Medición de capacidad real sobre lote completo |
| Llenadora isobárica de bebidas con gas | Resistencia a presión interna y finish estanco | Fugas en el acople y rotura por sobrepresión | Prueba de presión y control del finish |
| Línea de guiado por pinza de cuello | Zona de agarre de cuello con cota estable | Deslizamiento o caída por cuello irregular | Comprobación de cota de cuello y prueba en línea |
| Línea con CIP/SIP integrado | Clase hidrolítica y resistencia al choque térmico | Tensión interna por saltos de temperatura | Ensayos de choque térmico y ficha de vidrio |
| Línea de formato múltiple | Familia de envases con finish y cuerpo compatibles | Tiempos de cambio y piezas adicionales | Diseño de gama y simulación de cambios |
Preguntas frecuentes sobre compatibilidad con líneas de llenado
¿Por qué un envase que funciona en laboratorio puede fallar en la línea?
Porque el laboratorio valida el envase de forma estática, mientras que la línea lo somete a velocidad, vibración, empujes entre unidades y desgaste de guías. Una muestra perfecta puede tener muy poca dispersión y comportarse bien; la producción, en cambio, presenta variación dimensional, y esa variación es la que provoca atascos y fallos de cierre. Por eso la validación solo es concluyente cuando se hace con un lote representativo y, a ser posible, en condiciones reales de producción.
¿Qué es el finish y por qué es tan determinante?
El finish es la geometría exacta de la boca del envase: diámetros, forma del labio y perfil de rosca. Es determinante porque define qué tapón puede cerrar el envase y qué cabezal puede manipularlo. Si el finish no coincide con el del cabezal o con el del tapón previsto, no hay ajuste posible: hay que cambiar el cabezal o cambiar el envase. Por eso se revisa siempre antes que cualquier otro parámetro.
¿Qué diferencia hay entre corona, ROPP y tapón de rosca?
La corona es un cierre de chapa que se engasta sobre un labio, habitual en cerveza y bebidas espumosas. El ROPP es un cierre de aluminio cuya rosca se forma con rodillos sobre el cuello, frecuente en licores y aceites. El tapón de rosca es un cierre con rosca continua que el consumidor puede abrir y cerrar, común en tarros y botellas de vidrio grueso. Cada sistema exige un finish normalizado y una máquina de cierre distinta.
¿Cómo afecta el peso del envase a la línea?
El peso cambia la inercia del envase en los cambios de velocidad y en las curvas, aumenta el consumo de los motores y desgasta más las guías y los transportadores. Un envase más pesado del previsto puede obligar a reducir velocidad; uno más ligero puede perder estabilidad y salirse de guía. Por eso el peso es uno de los parámetros que hay que cruzar con las especificaciones de la línea antes de aprobar el envase.
¿Se puede adaptar una línea para un envase nuevo?
Sí, casi siempre, pero el coste y el plazo dependen de la magnitud del cambio. Ajustar guías o presiones es económico; cambiar estrellas, sinfines o cabezales tiene un coste mayor y puede exigir piezas a medida. La decisión se toma comparando el coste de adaptar la línea con el de rediseñar el envase. La compatibilidad final se confirma a confirmar según el proyecto, con planos y muestras.
¿Qué papel juega el choque térmico en la compatibilidad?
Un papel importante en líneas que enjuagan en caliente, esterilizan o llenan en caliente. El vidrio admite saltos de temperatura hasta cierto límite; superarlo genera tensiones internas que pueden romper el envase de inmediato o más tarde, ya en el almacén o en manos del consumidor. Por eso conviene conocer la resistencia al choque térmico del envase y ajustar las temperaturas del proceso a ese valor.
¿Cómo se controla el par de apriete en el taponado?
El par se ajusta en el cabezal mediante embragues y se verifica periódicamente con un torquímetro sobre muestras tomadas a lo largo del turno. Existe una banda de par recomendada para cada combinación de tapón, liner y finish. Por debajo de la banda, el cierre no es estanco; por encima, se deforma la rosca o se daña el liner. La banda concreta se define con el proveedor del tapón y se confirma en la prueba en línea.
¿Qué pasa si el envase no tiene zona de agarre de cuello?
Que no se puede usar en líneas que suspenden la botella por el cuello, como muchas enjuagadoras y llenadoras de alta velocidad. Si la línea está diseñada para pinzar el cuello y el envase carece de esa zona, habrá que modificar el guiado o renunciar al envase. Es uno de los motivos por los que conviene revisar el modo de guiado de la línea antes de elegir la forma del envase.
¿Cuánto tarda la validación de un envase en una línea?
El plazo depende de la disponibilidad de muestras, de la agenda de producción y de si hace falta fabricar piezas de cambio. No conviene fijar plazos genéricos, porque varían mucho de un proyecto a otro. Lo recomendable es planificar la validación con margen, hacerla antes de comprometer volúmenes grandes y dejar por escrito los criterios de aceptación. El calendario concreto se acuerda a confirmar según el proyecto.
